什么是闸阀?闸阀的设计原理、工作原理以及使用用途阐述

发布:泰科阀门    时间:2022-03-13 16:57:47    浏览:526次

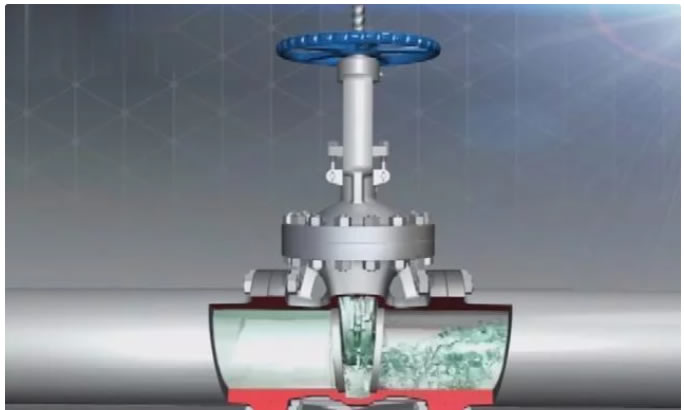

在工业行业阀门中有一种最常见的阀门叫闸阀,顾名思义:闸阀的启闭件是闸板,闸板的运动方向与流体方向垂直,闸阀的闸板随阀杆一起作直线运动。在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动。

闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。


1、闸阀设计原理

闸阀运动方式:闸阀的闸板随阀杆一起作直线运动的,亦叫明杆闸阀。

通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈,

作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。有的闸阀阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。


2、闸阀工作原理

1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。

3、高度大,启闭时间长。闸板的启闭行程较大,升降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单,结构长度短,制造工艺性好,适用范围广。
8、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活。

3、闸阀的使用及维护

1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、闸阀只供全开、全关各类管路或设备上的介质运行之用,不允许作节流用。
7、带手轮或手柄的闸阀,操作时不得再增加辅助杠杠(若遇密封不严,则应检查修复密封面或其他零件)。
8、手轮、手柄顺时针旋转为关闭,反之则开启。带传动机构的闸阀应按产品使用说明书的规定使用。
